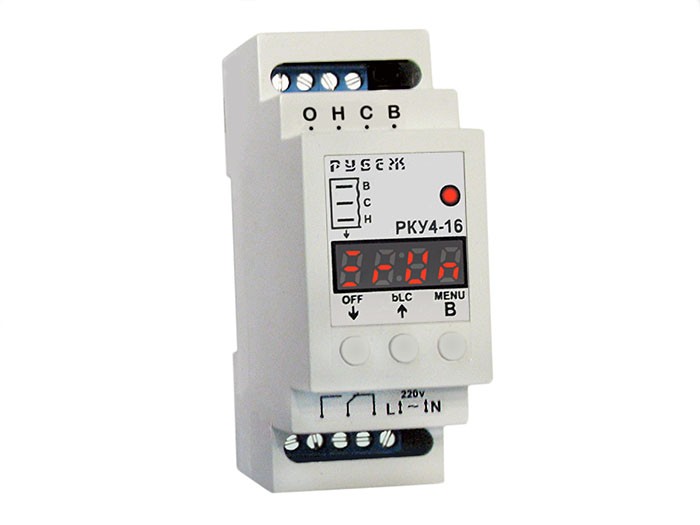

Реле контролю рівня рідини РКУ4-16 (надалі прилад), призначений для створення систем автоматизації, пов’язаних з контролем та підтримкою заданого рівня рідини, у різноманітних резервуарах. Контроль рівня рідини здійснюється за допомогою кондуктометричних датчиків (не входять до комплекту постачання). Як заміряючий сигнал використовується змінна напруга, за рахунок цього запобігає підвищеному окисленню датчиків. Також прилад може працювати з датчиками поплавця (не входять в комплект поставки).
Прилад має регульовані налаштування: час затримки увімкнення навантаження (ton), час затримки відключення навантаження (toF), вибір режиму роботи (rEJ), затримка реагування сенсорів (tSr), чутливість сенсорів (dSr), скидання налаштувань (rES). Також прилад має функцію блокування кнопок керування, та можливість відключення його за допомогою кнопки на панелі приладів.
Технічні характеристики:
Робоча напруга приладу – 220V +/-20%
Максимальний струм навантаження на реле приладу – 16А/220V при cos φ=1
Робоча температура довкілля – -35 – 55 ° С
Потужність – 1W
Напруга на виходах кондуктометричних сенсорів – АС7,5V
Пам’ять останнього аварійного стану сенсорів А – є
Час затримки увімкнення навантаження ton – 0-999сек.
Час затримки вимкнення навантаження toF – 0-999сек.
Режим роботи rEJ – НАП – наповнення, ОПУ – спустошення, С.НП – наповнення та контроль сухого ходу насоса, П.ОП – спустошення та контроль переливу
Затримка реагування сенсорів tSr – 1-10 сек.
Чутливість сенсорів dSr – 0-100-200-300-400-500кΩ
Скидання всіх налаштувань до заводських установок rES – є
Блокування кнопок керування – є
Вимкнення приладу за допомогою кнопки на панелі приладів – є
Усі параметри, що настроюються, зберігаються в енергонезалежній пам’яті.
Комплектність виробу:
Реле контролю рівня рідини РКУ4-16 – 1шт
Посібник з експлуатації – 1шт
Упаковка – 1шт
