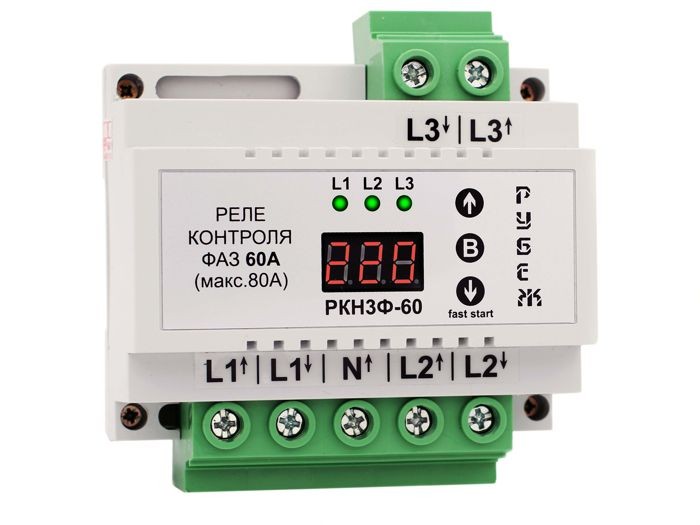

Реле контролю напруги РКН3Ф-60, надалі прилад, дозволяє контролювати навантаження 60А (макс. 80А), без допоміжного контактора.
Прилад призначений для контролю напруги за трьома фазами, а також контролю чергування, і перекосу фаз. Має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, чергування фаз, гістерези, а також регульований час спрацьовування по верхньому і нижньому межі напруги, і регульовану затримку включення.
При неправильному чергуванні фаз (функція, що відключається), на екрані приладу індикується значення ЧЕР. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази на вході в прилад. Наприклад, L1 та L2, або L2 та L3.
Технічні характеристики:
Робоча напруга – 120 – 450В (макс. 500В)
Максимальний струм навантаження на реле – 3×60А/250В (макс. 3×80А)
Час відключення по верхній межі – (40мс. – 2сек.)
Час відключення за нижньою межею – (1 – 10сек.)
Нижня межа відключення – (130 – 200В)
Верхня межа відключення – (230 – 280В)
Перекіс фаз – (10 – 90В)
Час затримки включення – (5 – 600 сек.)
Гістерезис 1 – (1 – 10В)
Точність вимірювання напруги – 2В
Потужність – 1,5Вт
Робоча температура – (-30 – 40 ° C)
Усі параметри, що настроюються, зберігаються в енергонезалежній пам’яті, крім пам’яті останнього аварійного стану приладу.
