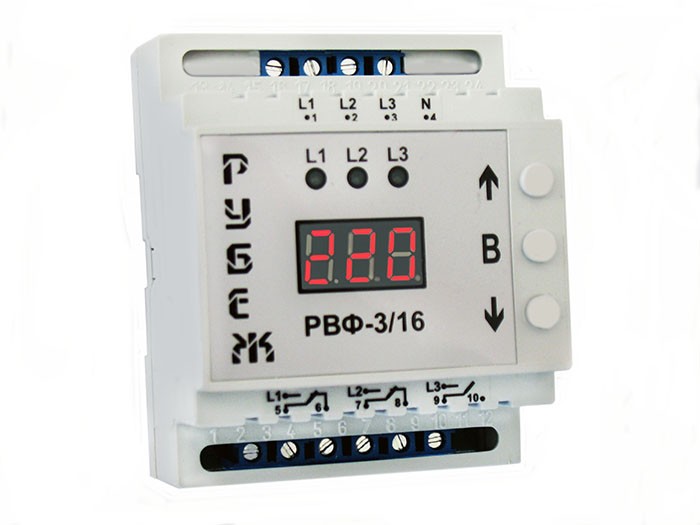

РВФ-3/16

Реле вибору фаз РВФ-3/16 надалі прилад, призначений для живлення промислового або побутового однофазного навантаження 220В/50Гц від трифазної чотирипровідної мережі 3×380+N, з метою забезпечення безперебійного живлення однофазних споживачів та захисту від недопустимих коливань напруги.
Залежно від наявності та якості напруги на фазах L1, L2 та L3, прилад автоматично робить вибір найбільш сприятливої фази.
Якщо одна з фаз обрана як пріоритетна, то прилад за нормальних параметрів напруги на всіх фазах, підключить навантаження від пріоритетної фази. Якщо пріоритетної фазі значення напруги виходить межі порогів спрацьовування, то прилад перемикає навантаження іншу фазу. Якщо напруга на резервних фазах відповідає виставленим порогам спрацьовування, то навантаження відключається.
Прилад має регульовані параметри по верхній і нижній межі напруги, гістерези, регульований час повернення на пріоритетну фазу, регульовану затримку повторного включення, і можливість вибору пріоритетної фази.

Технічні характеристики:
Займає чотири модулі
Робоча напруга – 40 – 300В
Максимальна напруга – 400В
Максимальний струм навантаження на реле – 3×16А (250В)
Час відключення по верхній межі – 40мс.
Час відключення за нижньою межею – 10сек., 120В≤ 40мс.
Нижня межа спрацьовування – 155 – 210В
Верхня межа спрацьовування – 230 – 280В
Час повернення на пріоритетну фазу – 1 – 600 сек.
Час затримки повторного включення – 5 – 600 сек.
Вибір пріоритетної фази – L1, L2, L3
Гістерезис – 1 – 10В
Точність вимірювання напруги – 1%
Потужність – 2Вт
Робоча температура – -30 – 40°C
Прилад працездатний за наявності хоча б однієї фази на вході
