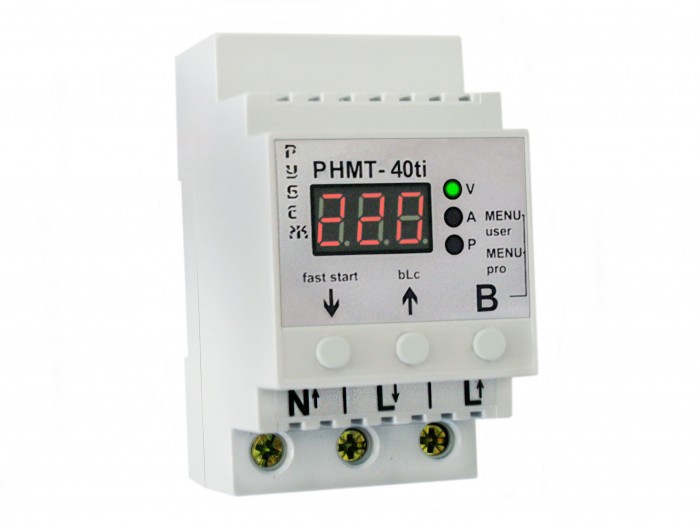

РНМТ-40ti

РНМТ-40ti надалі прилад, призначений для контролю напруги, струму та потужності в мережі 220В, та відключення навантаження, при виході виміряних значень за встановлені межі.
Відмінною особливістю даного приладу є вимірювання та контроль вхідної напруги верхньої та нижньої напівхвилі, що дозволяє максимально точно відстежувати стрибки напруги, а також наявність високовольтного імпульсного блоку живлення, що витримує коливання напруги до 500в.
Прилад запам’ятовує максимальну та мінімальну виміряну напругу, максимальний струм і потужність, має пам’ять аварійних спрацьовувань до 99 подій по верхній і нижній межі напруги, перевищенню струму, перевищенню потужності, та внутрішньому перегріву. А також двох рівневе відключення по верхній межі вхідної напруги; двох рівневе відключення по нижній межі вхідної напруги з регульованою затримкою; відключення щодо перевищення струму та потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхній та нижній межі напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.
Додатково прилад захищає обладнання від високовольтних імпульсних перенапруг по мережі живлення. Під імпульсним перенапругою розуміється короткочасна, надзвичайно висока напруга між фазою та нулем або фазою та землею з тривалістю, як правило, до 1мс.
Для збільшення терміну служби реле приладу комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:
Робоча напруга – (100 – 500В)
Температура навколишнього середовища – (-35 – 55°C)
Максимальний струм навантаження – (40А/220В)
Похибка вольтметра – 1В
Потужність – 1,5Вт
Час – відключення по верхньому 2 сек. (0,04сек.)
Час відключення за нижньою межею – U_1 – (1 – 10сек.), U_2 – (0,8сек.)
Верхня межа спрацьовування – U 1 – (230 – 279В), U 2 – (231 –
280В) Нижня межа спрацьовування – U_1 – (2) 199В)
Гістерезис з верхньої та нижньої меж напруги – GS – (2 – 10В)
Відключення по перевищенню струму – А – (10,0 – 40,0А)
Відключення з перевищення потужності – Р – (2,20 – 8,8кВт)
Діапазон вимірювання
сили струму – (0,4) – 40А ± 0,1А), (˂ 1А ± 0,2А)
Час затримки відключення за перевищенням струму та потужності – APt – (5 – 255сек.)
Затримка включення навантаження – tPL – (5 – 600сек.)
Автоматичне зменшення яскравості дисплея – L.
Скидання всіх налаштувань до заводських установок – є
Функція швидкого старту – є
Максимальний розрядний струм варистора – (4,5кА 8/20мкс)
Температура спрацьовування по перегріву – (відкл. 80оС/вкл. 60оС
)
струму, потужності – є
Коригування показань вольтметра – Ucr – (+/-20В)
Блокування кнопок управління – є
Комутація навантаження максимально близько при переході синусоїди через нуль – є

Всі параметри, що настроюються, зберігаються в енергонезалежній пам’яті, крім пам’яті аварійних відключень і максимальних виміряних значень. У разі відсутності живлення всі виміряні значення в цьому меню обнулюються.

Параметри встановлені за замовчуванням:
U 1 – (252В) перший рівень відключення верхньої межі вхідної напруги.
U 2 – (265В) другий рівень відключення по верхній межі вхідної напруги.
U_1 – (176В) перший рівень відключення нижньої межі вхідної напруги.
U_2 – (155В) другий рівень відключення з нижньої межі вхідної напруги.
А – (35.0А) межа спрацьовування щодо перевищення струму.
Р – (7.7кВт) межа спрацьовування з перевищення потужності.
tPL – (5сек.) час затримки включення.
GS – (3В) гістерезис на включення по верхній та нижній межі напруги.
U_t – (2сек.) затримка відключення, по нижньому межі напруги меню U_1.
APt – (60сек.) затримка відключення, при перевищенні струму чи потужності.
Lt – (OFF) автоматичне зменшення яскравості дисплея.
