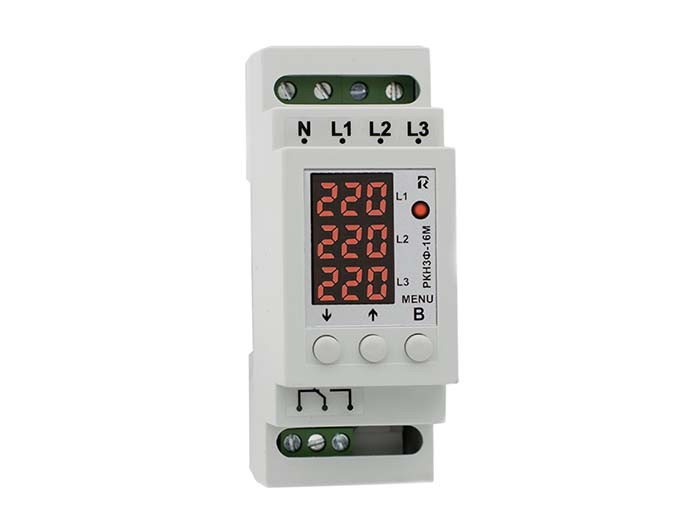

РКН3Ф-16М

Реле контролю напруги РКН3Ф-16М, призначене для контролю напруги за трьома фазами, контролю чергування і перекосу фаз. Має пам’ять останнього аварійного відключення, функцію швидкого старту, електронне блокування кнопок керування, а також параметри, що регулюються; верхньої та нижньої меж напруги; гістерези; перекосу фаз; контролю чергування фаз із можливістю відключення; часу спрацьовування верхньої та нижньої меж напруги; часу спрацьовування по перекосу фаз; затримки включення. Також передбачено коригування показань вольтметра з кожної фази окремо.
При неправильному чергуванні фаз на екрані приладу індикується значення Phr. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази на вході в прилад (L1 і L2 або L2 і L3) або вимкнути функцію чергування фаз.

Технічні характеристики:
Допустима напруга на вході – 100 – 500В
Температура навколишнього середовища – -30 … 40 ° C
Максимальний струм навантаження на реле приладу – 16А.
Час відключення при перевищенні напруги – 0.02 – 1.00с
Час відключення при зниженні напруги – 0.40 – 2.00с
Час відключення перекосу фаз – 1.00 – 5.00с
Похибка вольтметра – 1%
Потужність – 1,5Вт/ч
Верхня межа відключення – 230 – 280В
Нижня межа відключення – 120 – 210В
Затримка включення – 5 – 600с
Гістерезис на включення – 5 – 15В
Межі перекосу фаз – 20 – 120В
Ступінь захисту – IP20
Відносна вологість – 20…80%
Робоча частота – 50Гц
Габаритні розміри корпусу (В*Ш*Г) мм – 90*35*65
Контроль чергування фаз, що відключається – є
Пам’ять останнього аварійного відключення – є
Коригування показань вольтметра по кожній фазі окремо – є
Електронне блокування кнопок керування – є
Функція швидкого старту є
