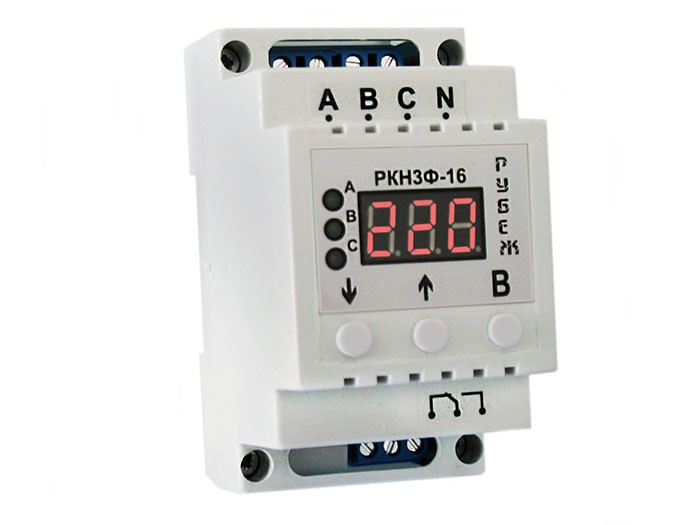

РКН3Ф-16

Реле контролю напруги РКН3Ф-16, надалі прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування та перекосу фаз. Прилад має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерези, а також регульований час спрацьовування по верхньому і нижньому межі напруги, і регульовану затримку включення.
При неправильному чергуванні фаз (функція, що відключається), на екрані приладу індикується значення ЧЕР. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад, А і В, або В і С.
Підключається лише через магнітний пускач!

Технічні характеристики:
Займає три модулі
Робоча напруга – 100 – 300В
Максимальна напруга – 400В
Максимальний струм навантаження на реле – 16А/250В
Час відключення по верхній межі – 40мс. – 2сек.
Час відключення за нижньою межею – 1 – 10сек.
Нижня межа спрацьовування – 130 – 200В
Верхня межа спрацьовування – 210 – 280В
Перекіс фаз – 10 – 90В
Час затримки включення – 5 – 600 сек.
Гістерезис *1 – 1 – 10В
Точність вимірювання напруги – 1В
Потужність – 2Вт
Робоча температура – 0 – 40 ° С
Усі параметри, що настроюються, зберігаються в енергонезалежній пам’яті, крім пам’яті останнього аварійного стану приладу.
